ITパスポート 平成25年春期 問68

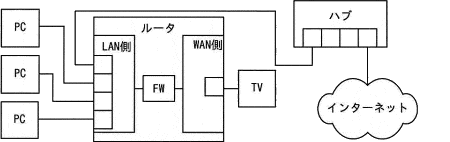

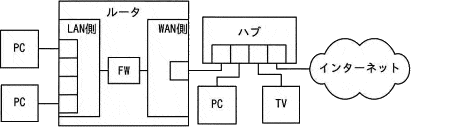

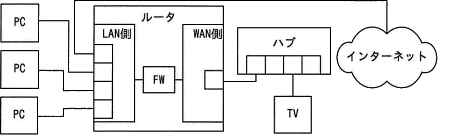

ファイアウォール機能付きルータとハブを用いて，PC3台とインターネット対応テレビをインターネットに接続したい。全ての機器に対して，ルータのファイアウォール機能が生かせる配線として適切なものはどれか。ここで，図中の"FW"はファイアウォール機能を示す。
正解と解説を見る
正解：ア

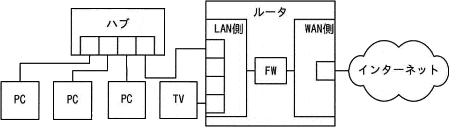

すべての機器を守るには、インターネットとの通信が必ずファイアウォールを通る配線にします。図アはルータの内側のハブへ全端末をつなぐため、この条件を満たします。
端末やテレビがファイアウォールの外側へ接続されると、その機器の通信は検査されません。ハブだけには同じ境界防御の役割を期待できません。
