ITパスポート 平成27年秋期 問54

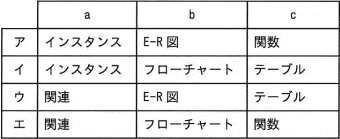

関係データベースの設計に関する説明において，a～cに入れる字句の適切な組合せはどれか。
対象とする業務を分析して，そこで使われるデータを洗い出し，実体やaから成るbを作成する。作成したbをもとに，cを設計する。
対象とする業務を分析して，そこで使われるデータを洗い出し，実体やaから成るbを作成する。作成したbをもとに，cを設計する。
正解と解説を見る
正解：ウ
E-R図は、顧客や注文などの実体と、それらの間の関連を表します。業務データの構造を整理し、関係データベースの表設計へつなげます。
aは関連、bはE-R図、cは表です。業務の処理順を示す流れ図とは異なり、データのまとまりと関係を表現する図です。
