ITパスポート 平成29年秋期 問18

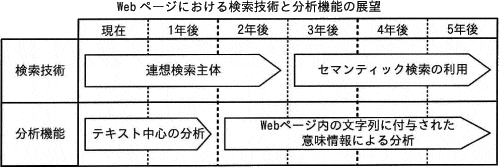

技術開発の推進において，進捗を評価したり，関連技術との整合性をチェックしたりする際に，例示したような図が用いられる。このような，研究開発への取組みによる要素技術や，求められる機能などの進展の道筋を時間軸上に記載した図を何というか。
正解と解説を見る
正解：エ
図は現在から5年後までを横軸に、検索技術と分析機能がどう進展するかを並べています。技術の実現時期と相互の関係を示すロードマップです。
管理図はばらつきの異常検出、特性要因図は原因の整理、パレート図は件数の大きい項目の把握に使います。時間軸上の発展経路とは異なります。
